关于三菱FX5U、Q系列、L系列PLC与SQL数据库双向通讯

 二维码

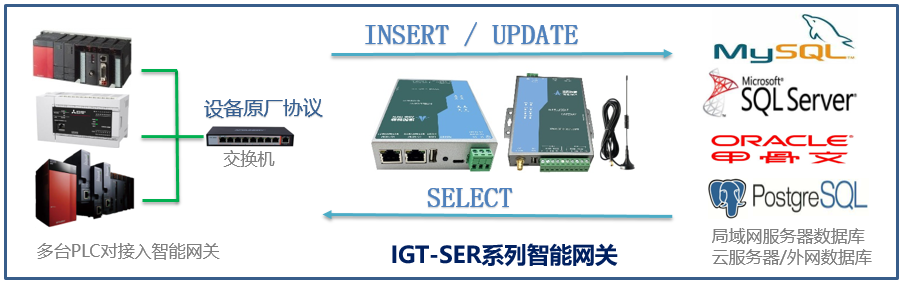

        IGT-SER智能网关模块,支持各种PLC、智能仪表、远程IO与数据库之间双向通讯,既可以读取设备的数据上报到SQL数据库,也可以从数据库查询数据后写入到设备;PLC内无需编写通讯程序;支持局域网和外网数据库、云数据库;数据库软件支持MySQL、SQLServer、PostgreSQL。方便实现设备数据与MES等软件系统或者平台对接。   相关软件与手册下载




        以下是两台FX5U与数据库双向通讯的案例,首先设置网关的IP,PLC的端口和协议等参数,如下图:




通过参数管理软件的‘功能’->‘数据上报与对接’,切换到数据配置页面,选择‘SQL远程数据库’,配置数据库服务器的参数,以及相关数据,如下图:


        参数编辑完成后通过‘参数’->‘参数写入到网关’将参数下载,然后通过‘工具’->‘重启网关’重启,再通过‘参数’->‘从网关读取参数’查看网关的工作状态,没有出现红色图标的报警消息就是正常的, 通过数据库工具软件Navicat连接数据库,查看网关上报到plcdata表的数据:


        然后用Navicat打开parameter表,与网关查询到的当前值核对,双击数据表对应的序号,可以查看对应的当前值,如下图:
