关于多台西门子S7-1200/1500等PLC与SQL数据库对接(带边缘计算)的案例 二维码

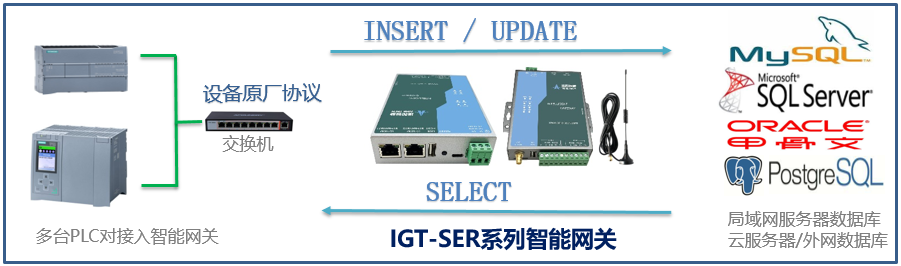

IGT-DSER智能网关模块，支持各种PLC、智能仪表、远程IO与数据库之间双向通讯，既可以读取设备的数据上报到SQL数据库，也可以从数据库查询数据后写入到设备；数据库软件支持MySQL、SQLServer、PostgreSQL，以及Oracle。
网关安装在设备侧，与设备同时起停，不担心数据丢失；在断网、服务器维护上报数据有异常时，网关主动将数据缓存，待故障解除后自动重新上报到数据库；网关也支持多服务器冗余、异常未提交数据本地保存等功能，确保数据安全；已批量用于多种行业的智能工厂，大大提高MES等工业互联网项目的实施效率。数据缓存演示视频 项目中有一台S7-1500和一台S7-1200的PLC，需要将其数据通过一个IGT-DSER智能网关采集到MySQL数据库 ；首先用数据库工具navicat连接数据库建立database数据库和devdata数据表，数据表的结构如下图：
然后打开智能网关的参数软件，设置网关的网络参数，具体如下图：

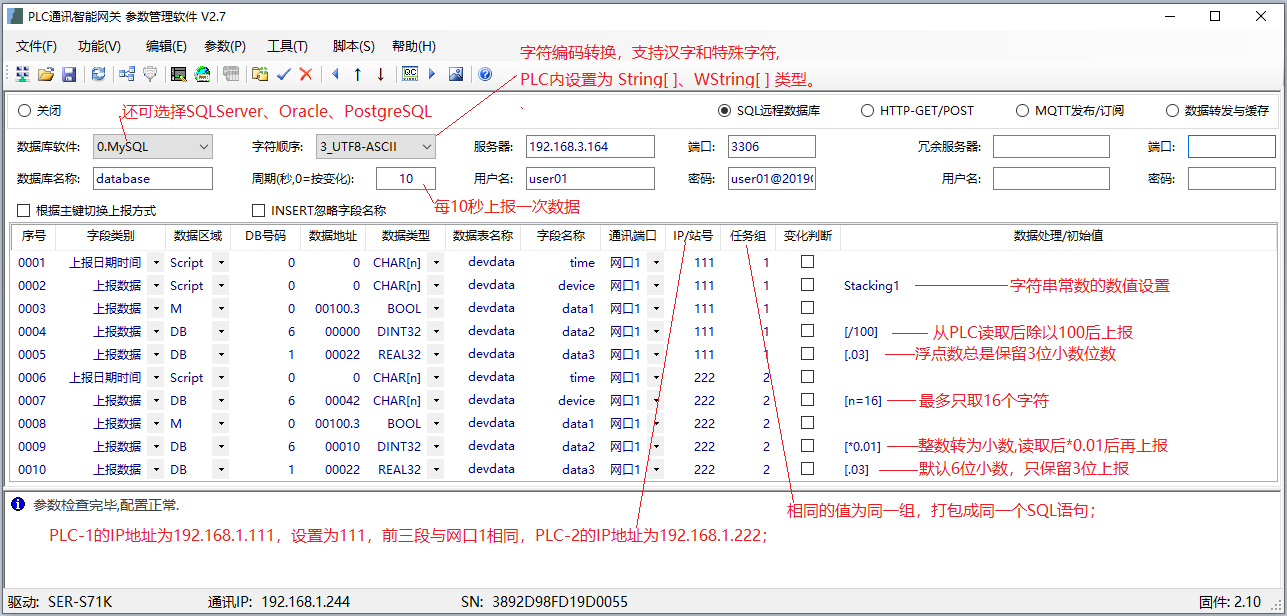

参数设置完成后下载，重启网关后新的参数生效启用；可以通过工具->查找设备/PING，用网关PING一下PLC和服务器的IP地址； 最后配置数据库参数和PLC数据寄存器地址，通过参数软件的功能视图->数据上报与平台对接，切换到如下画面：
通过navicat 连接数据库，查看存入到数据库的数据，如下图：
智能网关支持边缘计算，边缘计算脚本采用LUA语言实现，具备丰富的函数接口，简单组合即可实现边缘计算，详细内容可查阅相关手册：智能网关边缘计算手册下载 简单的数据处理也可以通过数据配置表的<数据处理/初始值>配置参数快速实现如上面的数据配置表，支持的功能如下： 1. 限定字符串的长度：当数据类型设置为字符串即CHAR[n]时，限定字符串的最大字符数，如‘[n=24]’，范围1～128； 2. 限定小数的位数： 当数据类型设置为浮点数即REAL/LREAL时，指定小数的位数，如保留3位小数‘[.03]’，范围01～06； 3. 对数据进行单运算符的运算：支持加减乘除和整除(+-*/\),例如当前值要除以100，则输入‘[/100]’； 4. 无符号整数类型的10进制数据转为16进制：例如当前值12345678，输入‘[.x]’，则转为bc614e，输入‘[.X]’，则转为BC614E； 5. 触发模式数据对接的附加条件： 例如输入‘[==]100’，同时勾选‘变化判断’，这样如果该数据的当前值不等于100，即使该任务组的其它触发条件满足也不会执行；支持[==] 、[<>]、[<=]、[>=]共4种判断方式； 6. 将数据转为字符串并进行组合：例如从PLC内读到的当前数据为100，输入‘[#count=**pcs]’,则当前数据按count=100pcs 处理； 7. 将多种数值替换为对应的字符串：例如设置为‘[#@0=离线|1=待机|2=运行|3=故障|其它值]’时，当这行配置对应的PLC寄存器的数值≥0、≤3时，根据数值分别取字符串‘离线’‘待机’‘运行’‘故障’,超出这个范围则替换为‘其它值’。 8. JSON字符串打包：采用MQTT或HTTP协议时，例如输入‘${JS01}’，则将后面数据配置表中所有字段类别为‘数值读取’、字段名称为‘JS01’的数据按配置顺序组合成一个字符串； 9. 复制其它数据的数值：例如输入‘$(barcode)’，则该数据的数值随数据配置表中名称为‘barcode’的数据实时更新； 10. 根据当前行的特殊前后缀的字段名称，初始值配置完成特定功能： ⑴. 对接数据库时在SQL命令语句中增加条件字符串：字段类别为条件字段、字段名称设置为‘${condition}’时在初始值输入需要合并到SQL语句中的字符串，在自动生成SQL语句时将该字符串合并到SQL语句中。 ⑵. 设备扩展参数的参数值设置，例如：字段名称设置为‘${address}’时在此输入‘104180050001’，则将该行数据所对应的设备的参数address设置为104180050001； 11.其它功能函数，具体如下： ⑴. 当前行数值的字节顺序调整‘$EXWB(11)’，括号内第一个数字是交换高低字，第二个数字是交换高低字节，共有10、01、11三种组合，其它数值无效。 ⑵. 当前行字符串的顺序调整‘$SORD(1)’，括号内可设 1～6 的数字，具体含义同<字符顺序>参数内的选项一一对应。 ⑶. 获取本组的设备通讯状态值，写入到当前行所对应的数据地址‘$RDSD()’，括号内为空。 ⑷. 获取本组的数据上报平台对接的状态值，写入到当前行所对应的数据地址‘$RDSS()’，括号内为空。 除了上述西门子PLC外，网关也支持罗克韦尔(AB)、欧姆龙、三菱，以及GE、倍福、艾默生等几乎所有PLC品牌。 |
